Betonafdruk van de diverse GIAN structuren (klik op foto)


GIAN: een dunne kunststof structuurmat die in de betonmal wordt geplakt en vele betonstortingen meegaat!

  • GIAN is de naam van de innovatieve structuurmat van Compañero. Deze structuurmat wordt in de betonmal geplakt en gaat moeiteloos vele betonstortingen mee, wat een groot economisch voordeel is.

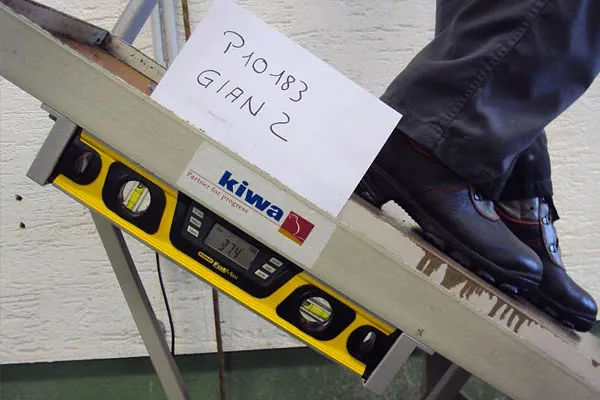

    De antislipwaarden van de GIAN betonafdrukken zijn zowel statisch als dynamisch getest door KIWA en/of TÜV Rheinland.

    Bij de Nederlandse en Belgische prefabbetonbedrijven zijn onze structuurmatten bekend. Betonmonsters met de GIAN structuur zijn daar verkrijgbaar.

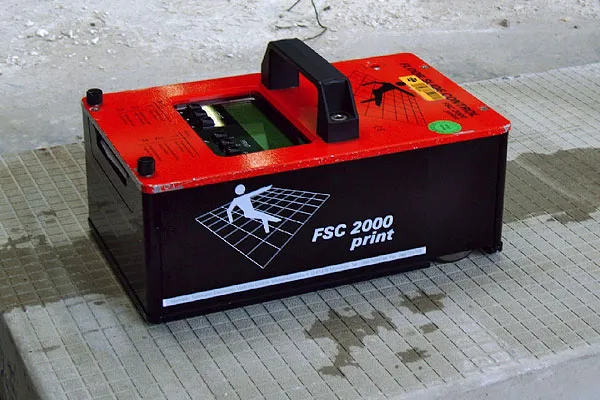

  • FSC 2000 dynamische test.
  • DIN 51130 : 2014 statische test.

Voor meer informatie over onze dunne GIAN structuurmatten, zelf-verdichtend-beton, testmethoden en gevelverfraaiing, klik op deze: pdf documentatie.


Video-uitleg GIAN (2 min.)
Video GIAN verwerking.

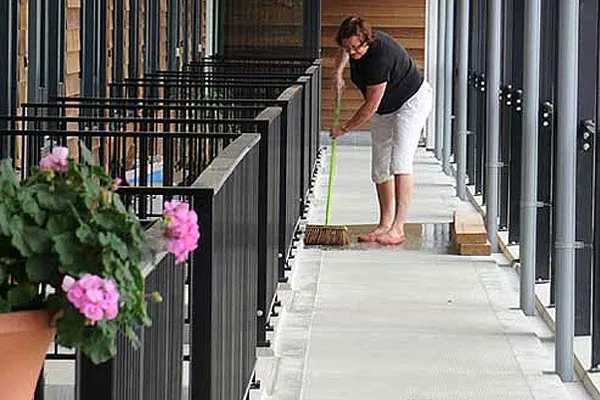

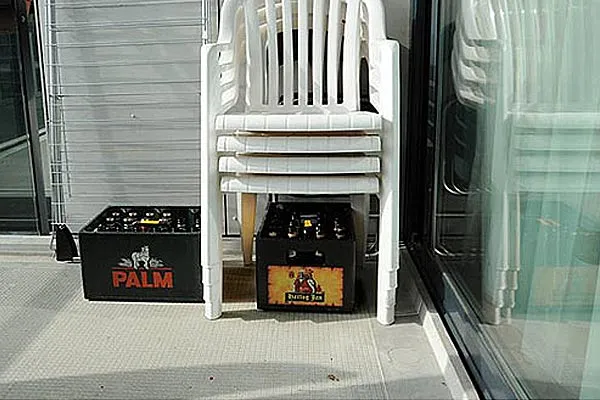

Praktijkvoorbeeld GIAN anti-slip structuur op balkon
Praktijkvoorbeelden GIAN.
Praktijkvoorbeeld GIAN anti-slip structuur op balkon
Praktijkvoorbeelden veiligheid.

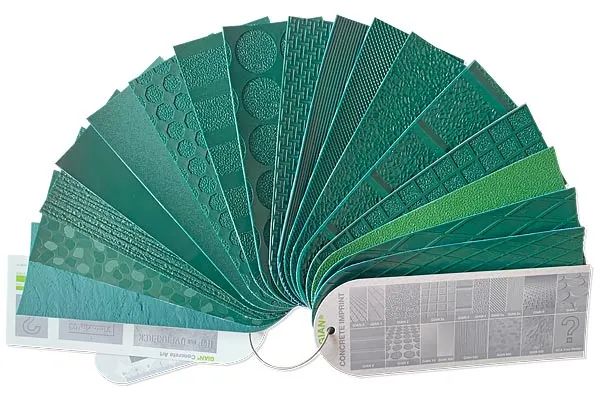

GIAN waaier
GIAN structuren op rol leverbaar.


GIAN antislipstructuren in beton:

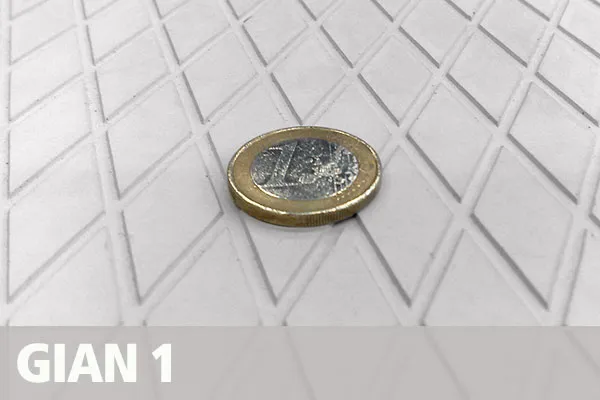

GIAN 1 groot ruitstructuur (35 x 14 mm) - R12

De GIAN 1 groot ruit is t.o.v. de vroegere wafel klein* sterk verbeterd. Een verbrede afwateringsgroef voert hemelwater nu nog sneller af. Dit afvloeiingsproces wordt versterkt bij betreding van het betonnen loopoppervlak. Door het afrollen van de schoen wordt het water in de groef geperst. GIAN 1 groot gaat dus op twee manieren aquaplaning effectief tegen.

Een andere vernieuwing van GIAN 1 groot is de vergroting van de ruit. De nieuwe afmetingen zijn 35 x 14 mm. Dat levert een fraaier beeld op, want de vergrote structuur is rustiger voor het oog.

* de wafel klein blijft leverbaar onder de naam GIAN 0.

Download BIMobject Download STABU FPS

informatie over aquaplaning Testresultaat van de GIAN 1



GIAN 1 ruit en wafel beton, anti-slip, structuur, profiel, trap, trapneus, bordes, galerij, balkon, brug, perron, tegel, gevel, loopvlakstructuur, loopvlakstructuren, antislip, betonstructuur, gevelstructuur, loopvlak, betonstructuren, gevelstructuren
GIAN 1 is op rol leverbaar in breedtes van 2+ en 3+ meter.

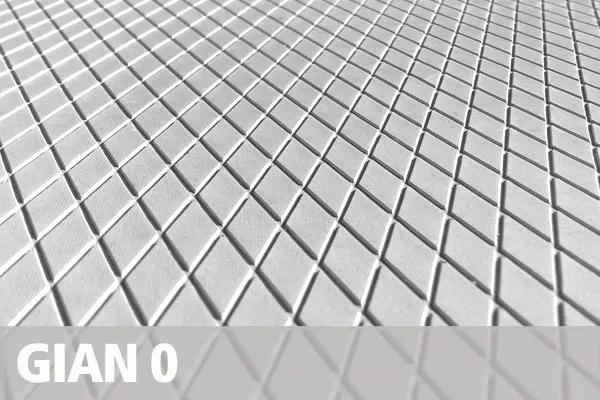

GIAN 0 kleine wafel (27 x 9 mm) - R10

De GIAN 0 kleine wafel blijft leverbaar onder de naam GIAN 0.

Download STABU FPS

informatie over aquaplaning Testresultaat van de GIAN 0



GIAN 0 ruit en wafel beton, anti-slip, structuur, profiel, trap, trapneus, bordes, galerij, balkon, brug, perron, tegel, gevel, loopvlakstructuur, loopvlakstructuren, antislip, betonstructuur, gevelstructuur, loopvlak, betonstructuren, gevelstructuren
GIAN 0 is op rol leverbaar in breedtes van 2+ en 3+ meter.

GIAN 2 zandstraal beton, anti-slip, structuur, profiel, trap, trapneus, bordes, galerij, balkon, brug, perron, tegel, gevel, loopvlakstructuur, loopvlakstructuren, antislip, betonstructuur, gevelstructuur, loopvlak, betonstructuren, gevelstructuren
GIAN 2 is op rol leverbaar in breedtes van 2+ en 3+ meter.

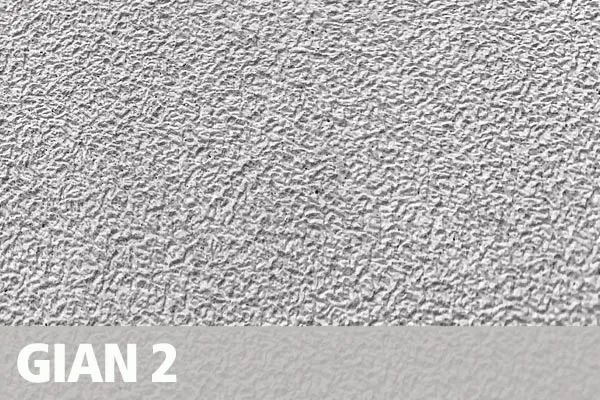

GIAN 2 zandstraalstructuur - R13

De GIAN 2 zandstraalstructuur is door Compañero uitgedacht speciaal voor de betonindustrie. Door de contra-zandstraalstructuur in de structuurmat krijgt het beton na ontkisting een juiste zandstraal-antislipstructuur.

Milieu- en betontechnisch verdient toepassing van de GIAN 2 structuurmat de voorkeur boven stralen: enerzijds komt er geen fijnstof vrij bij de productie, anderzijds wordt de toplaag niet poreus gestraald. Door gebruik van de GIAN 2 structuurmat behoudt het betonoppervlak een intacte toplaag en is daardoor minder vatbaar voor vocht- en vuilopname.

De GIAN 2 zandstraalstructuur is prima te combineren met onze overige zandstraalvarianten: GIAN 2s (vierkant zandstraal), GIAN 7 (noppen zandstraal), GIAN 8 (rib zandstraal) en GIAN 9 (achtkant zandstraal).

Download BIMobject Download STABU FPS

informatie over aquaplaning Testresultaat van de GIAN 2



GIAN T02, trapneus, zandstraal, beton, anti-slip, structuur, profiel, trap, bordes, galerij, balkon, brug, perron, tegel, gevel, loopvlakstructuur, loopvlakstructuren, antislip, betonstructuur, gevelstructuur, loopvlak, betonstructuren, gevelstructuren
GIAN T02 zandstraal trapneus 50 mm breed.

GIAN T02 zandstraal trapneus - R13
PP recyclebare structuurmat

Voor de antislip op trappen is er ook een mogelijkheid van een 50 mm brede strook GIAN 2 zandstraal.

In deze pdf meer informatie over de dunne zandstraal trapneus.

De GIAN T02 is leverbaar op rol in 50 mm breed, als trapneus.
De GIAN T02 L is op rol leverbaar in 500 mm breed, voor andere breedte maten trapneus of hele traptreden.

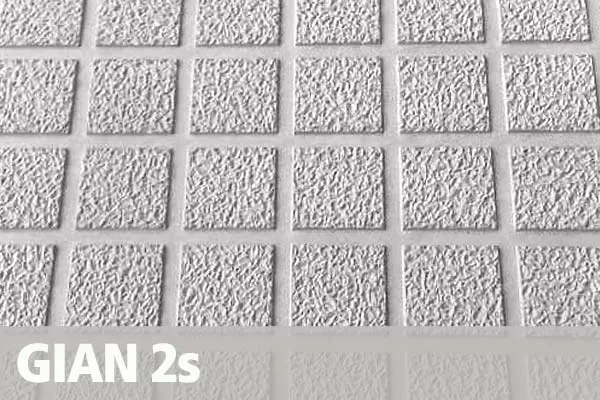

GIAN 2s vierkant zandstraalstructuur R13 - VERNIEUWD

Het ruwe oppervlak zorgt voor betere grip bij gladheid door water. De groef tussen de relatief kleine vierkantjes voert het water snel af. De ruwe structuur en de waterafvoer voorkomen aquaplaning op een effectieve wijze. GIAN 2s heeft een fraaie uitstraling en bovendien is deze structuur uiterst geschikt voor de natte omgeving.

Download BIMobject Download STABU FPS

informatie over aquaplaning Testresultaat van de GIAN 2s



GIAN 2s vierkant zandstraal beton, anti-slip, structuur, profiel, trap, trapneus, bordes, galerij, balkon, brug, perron, tegel, gevel, loopvlakstructuur, loopvlakstructuren, antislip, betonstructuur, gevelstructuur, loopvlak, betonstructuren, gevelstructuren
GIAN 2s is op rol leverbaar in breedtes van 2+ en 3+ meter.

GIAN 3, veerooster beton, stal, stallen, GIAN, anti-slip, structuur, profiel, trap, trapneus
GIAN 3 is op rol leverbaar in een breedte 1,2 meter.

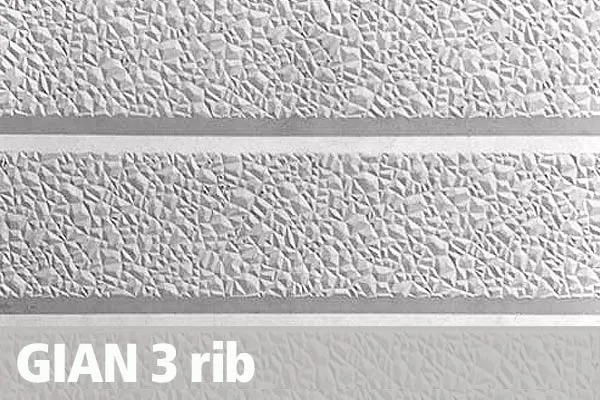

GIAN 3 rib heavy duty structuur

(rib met steenslag 35 mm in combinatie met afvoergoot 10 mm in breedte richting)

De GIAN 3 rib heavy duty structuur is speciaal ontwikkeld voor veeroostervloeren. Echter, deze structuur is ook toepasbaar bij industriële loopvlakken waar veel modderachtig vuil (derrie) wordt meegenomen onder de (werk)schoen. Maximale breedte van dit profiel is 125 cm.

Download BIMobject Download STABU FPS

informatie over aquaplaning Testresultaat van de 3 rib heavy duty

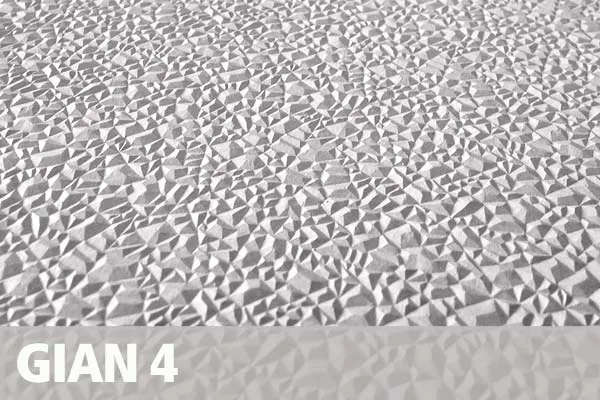

GIAN 4 steenslagstructuur - R11

Een robuust ogende antislipstructuur met een prachtig, grillig lijnenspel van licht en donker. Sommige gebruikers zien hier een slangenhuid in, andere meer een diamantstructuur.

Download BIMobject Download STABU FPS

informatie over aquaplaning Testresultaat van de GIAN 4



GIAN 4, steenslag beton, anti-slip, structuur, profiel, trap, trapneus, bordes, galerij, balkon, brug, perron, tegel, gevel, loopvlakstructuur, loopvlakstructuren, antislip, betonstructuur, gevelstructuur, loopvlak, betonstructuren, gevelstructuren
GIAN 4 is op rol leverbaar in een breedte van 2+ meter.



GIAN T04 steenslag trapneus - R11
PP recyclebare structuurmat

Voor de antislip op trappen is er ook een mogelijkheid van een 50 mm brede strook GIAN 4 steenslag.

In deze pdf meer informatie over de dunne steenslag trapneus.

De GIAN T04 is leverbaar op rol in 50 mm breed, als trapneus.
De GIAN T04 L is op rol leverbaar in 500 mm breed, voor andere breedte maten trapneus of hele traptreden.

GIAN T04, trapneus, steenslag, beton, anti-slip, structuur, profiel, trap, bordes,
                        galerij, balkon, brug, perron, tegel, gevel, loopvlakstructuur, loopvlakstructuren, antislip, betonstructuur, gevelstructuur, loopvlak,
                        betonstructuren, gevelstructuren
GIAN T04 steenslag trapneus 50 mm breed.



GIAN 5 plus: GIAN 5a piramide - R13, GIAN 5b bol en GIAN 5c lijn

Het ruwe oppervlak van deze drie sterk op elkaar gelijkende structuren zorgt voor een betere grip. De GIAN 5 plus range is uitsluitend op aanvraag leverbaar. Wij hebben deze structuren niet of beperkt in voorraad. Informeer s.v.p. vooraf over de speciale verwerkingsinstructies en esthetische garanties (vaak problemen met luchtbel insluiting).

  • GIAN 5a piramide 3x3 mm
    GIAN 5a piramide 3x3 mm
  • GIAN 5b bolpiramide 2x3 mm
    GIAN 5b bol 2x3 mm
  • GIAN 5c lijnpiramide 1 mm
    GIAN 5c lijn 1 mm

  • Download STABU FPS

    informatie over aquaplaning

    Testresultaat van de GIAN 5a



    ☷ ⇧

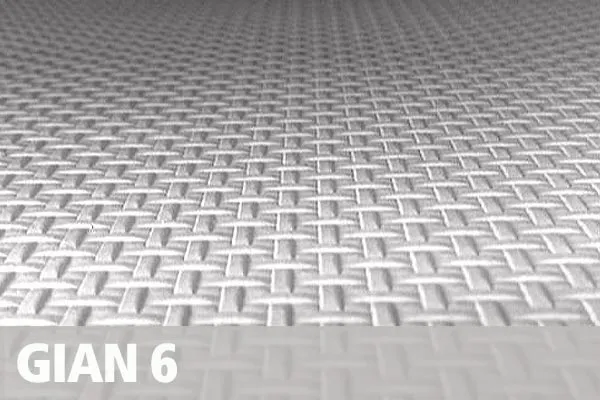

GIAN 6 gedrukt geweven structuur (9 x 2,5 mm) - R11

Stroefheid ontstaat door het horizontale en verticale gebolde oppervlak.

Het testresultaat van de GIAN 6 is net voldoende bij leren schoenzolen op een natte ondergrond. Wij adviseren daarom de loopvlakken van de GIAN 6 regelmatig goed te reinigen, met name aan de schaduwzijde van het gebouw. Vanwege de kans op gladheid door algvorming raden wij af om planten te plaatsen op galerijen met de GIAN 6 structuur.

Download BIMobject Download STABU FPS

informatie over aquaplaning Testresultaat van de GIAN 6



GIAN 6 structuur
GIAN 6 is op rol leverbaar in breedtes van 2+ en 3+ meter.

GIAN 7, noppen met zandstraal beton, anti-slip, structuur, profiel, trap, trapneus, bordes, galerij, balkon, brug, perron, tegel, gevel, loopvlakstructuur, loopvlakstructuren, antislip, betonstructuur, gevelstructuur, loopvlak, betonstructuren, gevelstructuren
GIAN 7 is op rol leverbaar in een breedte van 2+ meter.

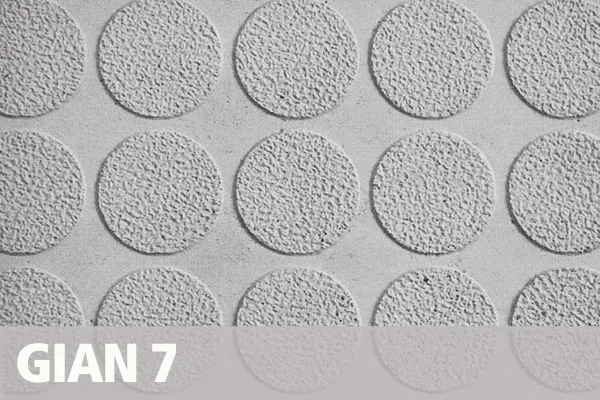

GIAN 7 noppen met zandstraalstructuur (29 mm) - R13

Het ruwe oppervlak zorgt voor betere grip bij gladheid door water. De groef tussen de noppen (rond 29 mm) voert het water snel af. De ruwe structuur en de waterafvoer voorkomen aquaplaning op een effectieve wijze. De ronde, fraaie uitstraling van GIAN 7 noppen geeft het beton iets zachts mee, waardoor deze structuur haast in elk gebouw toepasbaar is.

Download BIMobject Download STABU FPS

informatie over aquaplaning Testresultaat van de GIAN 7

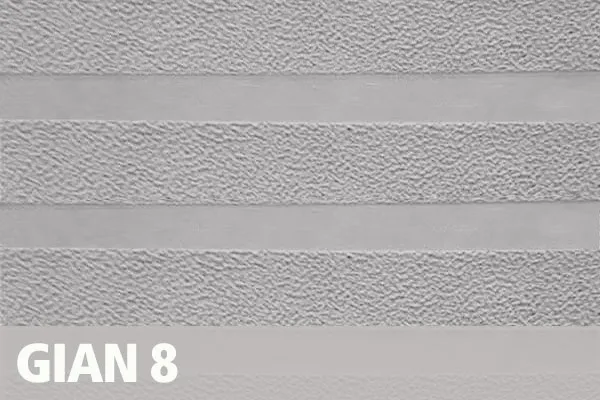

GIAN 8 zandstraal rib - R13

(rib met zandstraal 20 mm in breedterichting)

Deze elegante betonstructuur heeft vele toepassingsmogelijkheden. De haaks op de looprichting staande zandstraalrib van 20 millimeter breed wordt telkens 10 millimeter onderbroken. Het ruwe gedeelte gaat aquaplaning effectief tegen. De beperkte diepte en breedte van de groef van de GIAN 8 zandstraal rib voorkomt echter dat gebruikers van rolstoelen of scootmobielen hobbels ervaren. Met andere woorden: degenen die over het prefab beton rijden, voelen geen trillingen.

De GIAN 8 zandstraal rib is een variatie op een veel toegepaste structuur in natuursteen. Hij geeft een luxe uitstraling aan bijvoorbeeld trappen, galerijen en het loopvlak van voetgangersbruggen.

Download BIMobject Download STABU FPS

informatie over aquaplaning Testresultaat van de GIAN 8

GIAN 8, rib zandstraal beton, anti-slip, structuur, profiel, trap, trapneus, bordes, galerij, balkon, brug, perron, tegel, gevel, loopvlakstructuur, loopvlakstructuren, antislip, betonstructuur, gevelstructuur, loopvlak, betonstructuren, gevelstructuren
GIAN 8 is op rol leverbaar in een breedte van 2+ meter.

GIAN 9, achtkant zandstraal beton, anti-slip, structuur, profiel, trap, trapneus, bordes, galerij, balkon, brug, perron, tegel, gevel, loopvlakstructuur, loopvlakstructuren, antislip, betonstructuur, gevelstructuur, loopvlak, betonstructuren, gevelstructuren
GIAN 9 is op rol leverbaar in een breedte van 2+ meter.

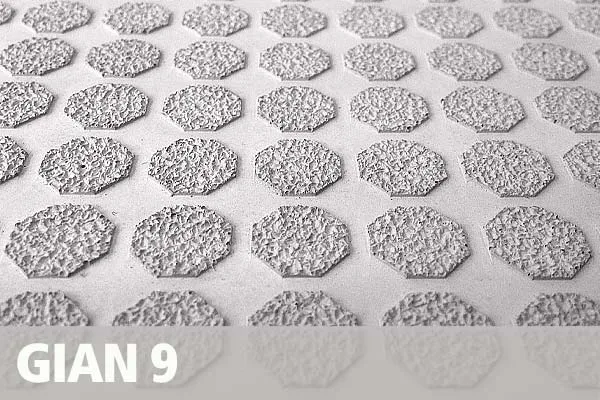

GIAN 9 achtkant met zandstraalstructuur

(12 x 12 mm) - R13

Deze structuur is een speelse vormvariant van de GIAN 2s. De achtkanten, die van een afstandje cirkels lijken, geven een bijzondere uitstraling aan het complex waarin ze zijn toegepast. En, speels of niet, de antislipeigenschappen van deze structuur zijn uitstekend te noemen.

Download BIMobject Download STABU FPS

informatie over aquaplaning Testresultaat van de GIAN 9

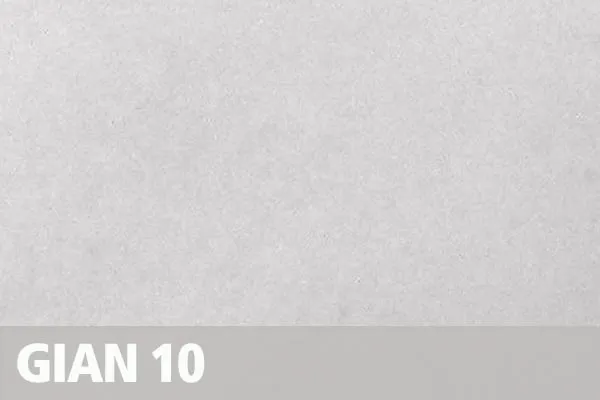

GIAN 10 gematteerd glad - R10

De GIAN 10 heeft een licht gematteerde structuur die het betonoppervlak een fluwelen uitstraling geeft. De glad ogende structuur zorgt bij gebruik binnenshuis voor goede antislipeigenschappen.

De GIAN 10 voorkomt dat beton gaat glimmen. Daarom passen architecten en aannemers deze gematteerde structuur soms om puur esthetische redenen toe in de gevels van gebouwen.

Download BIMobject Download STABU FPS

informatie over aquaplaning Testresultaat van de GIAN 10



GIAN 10, mat beton, gematteerd, glad, gevel
GIAN 10 is op rol leverbaar in breedtes van 2+ en 3+ meter.



GIAN 400, spiegelglad, beton
GIAN 400 is op rol leverbaar in een breedte van 3+ meter.

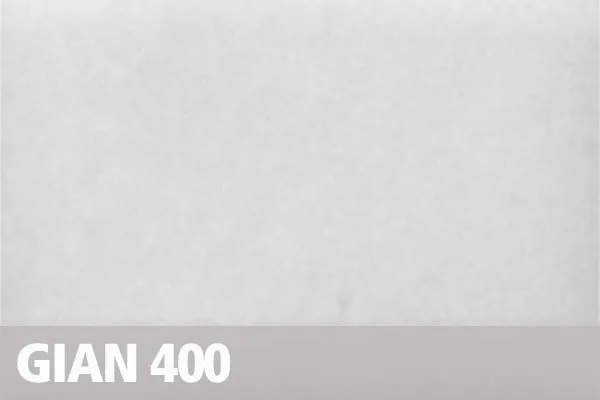

GIAN 400 spiegelglad

De GIAN 400 heeft een gladde structuur die het betonoppervlak een spiegelglad oppervlak geeft. De gladde spiegelende structuur is soms gewenst om gevelelementen extra te laten spreken door ze te combineren met gevelelementen met een andere GIAN structuur. Door deze combinaties ontstaat er een schaakbordpatroon van gevelelementen.

De gladde structuur is wel een uitdaging voor het prefab beton bedrijf omdat elke oneffenheid te zien is bij helder weer (het zgn strijklicht). Daarom is het belangrijk om vooraf duidelijke afspraken te maken over de mogelijkheden.

Download STABU FPS

informatie over aquaplaning

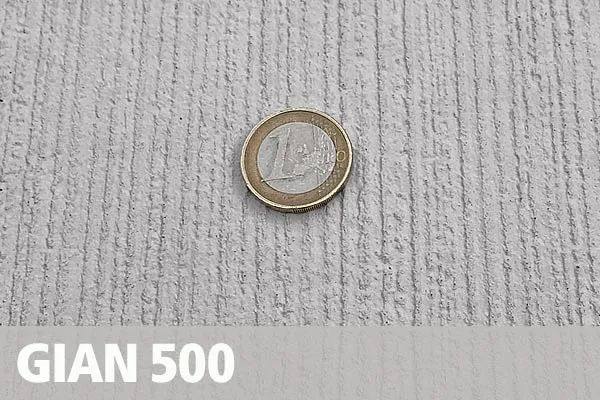

GIAN 500 bezemstreek R12* - NIEUW

Deze nieuwe structuur uit de GIAN lijn is bedoeld om de anders handmatige aangebrachte bezemveeg te imiteren. In de veel toegepaste omgekeerde maltechniek is een bezemstreek niet handmatig aan te brengen, dit is dan ook de reden om deze nieuwe structuur te introduceren.

* Volgens de testmethode DIN 51130 geeft de bezemstructuur R11 wanneer de bezemstreek in de lengte/verticaal (v) loopt en R12 wanneer de bezemstreek in de breedte/horizontaal (h) loopt.

Voor betonnen gevelelementen is de bezemstreek een interessante structuur om het beton een ruwe maar gelijk ogende structuur te geven.

Download STABU FPS

informatie over aquaplaning Testresultaat van de GIAN 500 terrazzo

GIAN 500 Bezemstreek, beton
GIAN 500 is op rol leverbaar in een breedte van 2+ meter.

GIAN 600 D, Terrazzo, profiel, beton,  gevel, betonstructuren, gevelstructuren, GIAN 600D
GIAN 600 is op rol leverbaar in breedtes van 2+ en 3+ meter.

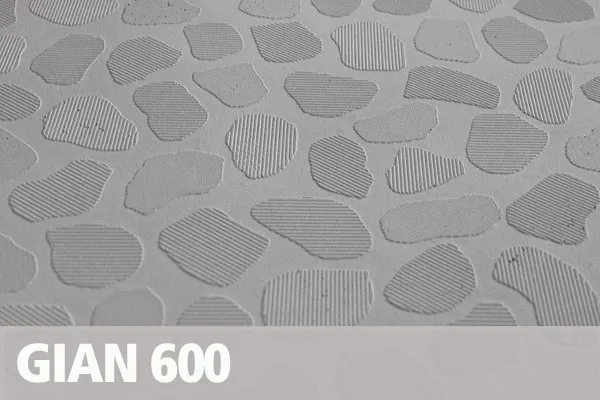

GIAN 600 terrazzo R11 - NIEUW

Deze nieuwe structuur uit de GIAN lijn is speciaal bedoeld om een betonwand op economische wijze te verfraaien. Door een speciale ets techniek heeft Compañero een structuurmat kunnen ontwikkelen die het licht breekt en een 'donker-licht' schakering geeft aan het beton. Daarmee lijkt het alsof de betonwand een terrazzo wand is. De GIAN 600 structuurmat wordt in de betonmal geplakt en gaat moeiteloos vele betonstortingen mee. Door deze duurzaamheid van de GIAN 600 terrazzo is de meerprijs per m2 betonwand zeer gering.

Natuurlijk kan de terrazzo structuur ook gebruikt worden voor loopvlakken we adviseren wel het beton met deze structuur te hydrofoberen (beschermen voor vuil indringing en het versterken van de toplaag). Zie onze informatie onder betonbescherming.

Download STABU FPS

informatie over aquaplaning Testresultaat van de GIAN 600 terrazzo

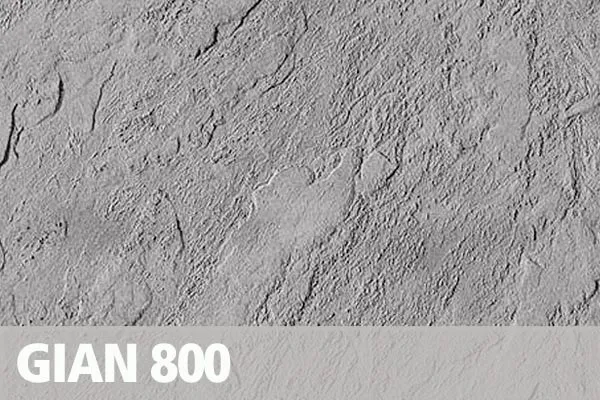

GIAN 800 natuursteen R11 - NIEUW
PP recyclebare structuurmat

Deze nieuwe GIAN structuur is speciaal bedoeld om een betonelement (trap-, balkon- of gevelelement) op economische wijze te verfraaien. Door een speciale techniek heeft Compañero een dunne structuurmat kunnen ontwikkelen die een natuursteen afdruk geeft aan het beton. Daarmee lijkt het alsof het betreffende betonelement natuursteen is. De GIAN 800 structuurmat wordt in de betonmal geplakt en gaat moeiteloos vele betonstortingen mee.

Deze structuurmat is geheel gemaakt van polypropeen, deze kunststof is weer te recyclen naar PP en kan dan opnieuw worden ingezet enzovoort.

Download STABU FPS

informatie over aquaplaning Testresultaat van de GIAN 800 natuursteen



GIAN 800 Natuursteen, profiel, beton,  gevel, betonstructuren, gevelstructuren
GIAN 800 is op rol leverbaar in een breedte van 2+ meter.



GIAN T 800 natuursteen trapneus - R11
PP recyclebare structuurmat

Voor de antislip op trappen is er een mogelijkheid van een 50 mm brede strook GIAN 800 natuursteen.

In deze pdf meer informatie over de dunne natuursteen trapneus.

De GIAN T800 is leverbaar op rol in 50 mm breed, als trapneus.
De GIAN T 800 L is op rol leverbaar in 500 mm breed, voor andere breedte maten trapneus of hele traptreden.



GIAN T 800, trapneus, natuursteen, beton, anti-slip, structuur,
                        profiel, trap, bordes, galerij, balkon, brug, perron, tegel, gevel, loopvlakstructuur, loopvlakstructuren, antislip,
                        betonstructuur, gevelstructuur, loopvlak, betonstructuren, gevelstructuren
GIAN T 800 natuursteen trapneus 50 mm breed.





GIAN 800 Natuursteen, profiel, beton,  gevel, betonstructuren, gevelstructuren
GIAN 800 betonafdruk tegel circa 200 x 200 mm.



GIAN 800 Natuursteen, profiel, beton,  gevel, betonstructuren, gevelstructuren
GIAN 800 - door het toepassen van vellingkanten in de mal ontstaat er een tegelstructuur op het betonelement.
